Q發現問題：

普通驅動導板受使用條件和現場工況的影響，經常會出現拉毛的現象，且拉毛后返修困難，重新更換制作周期長，此類問題點經常對模具設計和現場管理工作造成困擾。


圖為普通驅動導板拉毛損傷

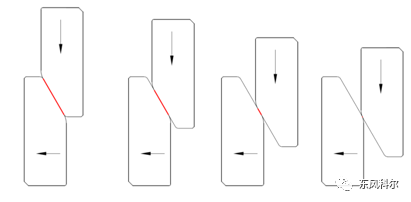

普通驅動導板在模具運動過程中斜面接觸的變化如下圖所示，箭頭為運動方向，紅色面為接觸面積，可以看到在這個運動過程中接觸面積越來越少

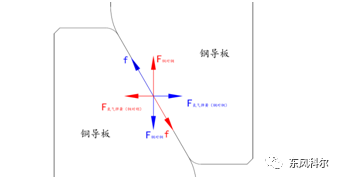

圖為普通驅動導板的受力分析





A現狀分析：在上面受力簡圖中可以知道，驅動導板的表面受力受氮氣彈簧的力量大小影響。

為了能夠明確我們改善的方向，通過CAE分析（下圖展示）我們希望可以看到銅導板斜面在受到相同的向下的力的時候，受力面積由大到小變化的過程中，斜面的形變情況。

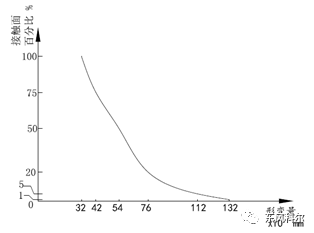

從以上圖示中可以看出，隨著受力面的減小，銅導板的變形量越大。結合銅導板的整個運動過程可知，在銅導板和鋼導板R角相互接觸過程處，是變形量最大的地方，兩圓弧面滑動摩擦，受力方向垂直運動方向指向R角圓心。所以此處最容易出現拉毛、快速磨損的失效現象。




IDEA：針對以上問題，同時總結該產品缺陷，舉一反三，重新設計此類產品，使其更加符合生產需求。我司在適應市場需求、調研客戶訴求的基礎上，推出東風科爾設計生產的特殊結構的驅動導板-——滾輪驅動導板。

圖為東風科爾滾輪驅動導板


滾輪驅動導板基體為銅，表面布置石墨，在R角添加鋼制滲氮鋼滾輪，將圓弧表面的滑動摩擦變?yōu)闈L動摩擦。

我司經過對結構的巧妙設計，確保在使用過程中，滾輪先接觸到鋼導板，將銅導板R的受力部分轉移至滾輪。通過如下所示的分析也可以看出，添加滾輪后的導板形變量是集中在滾輪上，銅導板的接觸面力量大部分轉移在滾輪上。且鋼制滾輪使用滲氮鋼及表面氮化處理，耐磨性進一步得到增強。




滾輪驅動導板受力分析
